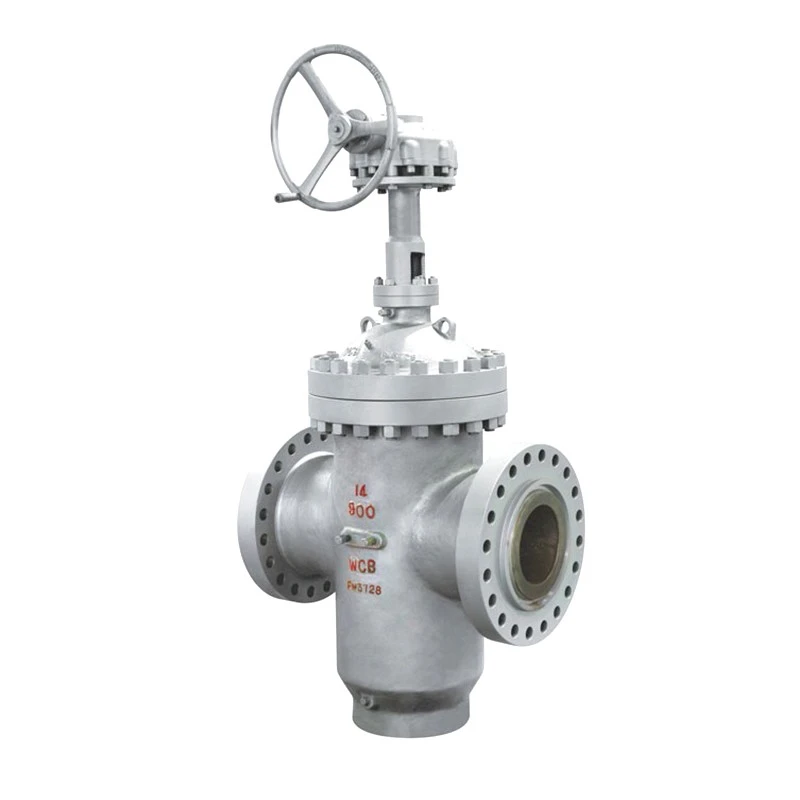

Βαλβίδα επίπεδης πύλης
Σχετικά με τη βαλβίδα επίπεδης πύλης, οι δύο επιφάνειες σφράγισης είναι παράλληλες μεταξύ τους και κάθετα στο κέντρο του καναλιού. Ο δίσκος έχει σχήμα επίπεδης πλάκας. Το ελαστικό και πλωτό κάθισμα μπορεί πάντα να διατηρείται κοντά στο δίσκο κατά τη διάρκεια της διαδικασίας ανοίγματος και κλεισίματος. Η βαλβίδα επίπεδης πύλης χρησιμοποιείται κυρίως για αγωγούς μακράς μεταφοράς αργού πετρελαίου, πετρελαίου προϊόντος, φυσικού αερίου κλπ. Η επίπεδη βαλβίδα πύλης με οπή εκτροπής είναι κατάλληλη για αγωγούς που απαιτούν χοιρίδια και η επίπεδη βαλβίδα πύλης χωρίς οπή εκτροπής είναι κατάλληλη για αγωγούς που δεν απαιτούν χοιρίδια.
Η βαλβίδα επίπεδης πύλης είναι μια συρόμενη βαλβίδα με παράλληλη βαλβίδα πύλης. Το κλείσιμο είναι ένας μοναδικός κριός. Η βαλβίδα μπορεί να χωριστεί σε δύο μέρη: τη βαλβίδα επίπεδης πύλης με την οπή εκτροπής και τη βαλβίδα επίπεδης πύλης χωρίς την οπή εκτροπής. Εφαρμόζεται στον αγωγό φυσικού αερίου, στον αγωγό αργού πετρελαίου κ.λπ.
Οι βαλβίδες πύλης πλάκας μπορούν να σχεδιαστούν και να κατασκευαστούν με δομή μονού δίσκου και διπλού δίσκου, τα προϊόντα συμμορφώνονται με τα τελευταία API, GB, ISO και άλλα συναφή πρότυπα, λόγω της μοναδικής δομής διπλών δίσκων, μπορεί να επιτύχει εξαιρετική αμφίδρομη απόδοση σφράγισης κάτω από υψηλή και χαμηλή πίεση. Όσο μεγαλύτερη είναι η ροπή, τόσο πιο σφιχτή είναι η σφραγίδα. Κατά τη διάρκεια της διαδικασίας μεταγωγής, η επιφάνεια σφράγισης των δίσκων και ο δακτύλιος καθίσματος διαχωρίζονται μεταξύ τους, μειώνοντας έτσι τη φθορά της επιφάνειας σφράγισης και παρατείνοντας τη διάρκεια ζωής των βαλβίδων. Χρησιμοποιείται ευρέως στον αγωγό για το πετρέλαιο και το φυσικό αέριο. Η βαλβίδα επίπεδης πύλης έχει μια πιλοτική τρύπα που επιτρέπει στις μπάλες καθαρισμού να περάσουν. Οι βαλβίδες επίπεδης πύλης έχουν σχεδιαστεί για να ελαχιστοποιούν την πτώση της πίεσης και να αποτρέψουν τις ακαθαρσίες όπως η λάσπη από την είσοδο στο θάλαμο βαλβίδας.
Προδιαγραφές:
Μέγεθος: Από 2 "έως 60"
Τέλος σύνδεσης: φλάντζα / συγκολλημένη
Κατηγορία πίεσης: 150lb 300lb 600lb 900lb 1500lb 2500lb PN1. 6-420 MPA
Υλικό: WCB, LCB, WC6, WC9, CF8, CF3, CF3M και CF8M
Θερμοκρασία εργασίας: -196 βαθμός ~ 600 βαθμοί
Λειτουργία: Χειροκίνητο, σκουλήκι, πνευματικά, ηλεκτρικά και υδραυλικά
Πρότυπο σχεδιασμού και παραγωγής: API 600, API6D και ASME B16.34
Απόσταση μεταξύ φλάντζες: API 6D, ASME B16.10
Συνδεδεμένο σύμφωνα με το πρότυπο: ANSI B16.5, ASME B16.47, ANSI B16.25
Πρότυπο δοκιμής: API598, API6D
Μεσαίο: Η βαλβίδα είναι κατάλληλη για διάφορα μέσα, όπως νερό, ατμό, λάδι, φυσικό αέριο, βενζίνη, νιτρικό οξύ, οξικό οξύ κ.λπ.
Η εταιρεία μας παρέχει προϊόντα βαλβίδας πύλης υψηλής απόδοσης, συμπεριλαμβανομένης της βαλβίδας πύλης σφήνας, της βαλβίδας πύλης πίεσης, της βαλβίδας πύλης μαχαιριών, της βαλβίδας επίπεδης πύλης και της βαλβίδας πύλης σφραγίδας.
Το άνοιγμα και το κλείσιμο μέρος της βαλβίδας πύλης είναι το flash board. Η κατεύθυνση της κίνησης είναι κάθετη προς την κατεύθυνση του υγρού. Η βαλβίδα χρησιμοποιείται συνήθως για να κόψει το μέσο. Το σύνολο του καναλιού ροής είναι ένα ευθεία διέλευση όταν η βαλβίδα είναι πλήρως ανοιχτή και η απώλεια πίεσης του μέσου λειτουργίας είναι ελάχιστη. Η βαλβίδα πύλης διαιρείται συνήθως σε διάφορους τύπους με λειτουργία μέρους σφράγισης, όπως: βαλβίδα πύλης σφήνας, βαλβίδα πύλης πλάκας, παράλληλη 2- βαλβίδα πύλης flash, σφήνα 2- βαλβίδα πύλης flash. Η βαλβίδα πύλης χρησιμοποιείται συνήθως υπό ορισμένες συνθήκες εργασίας στις οποίες η βαλβίδα δεν ανοίγει ή κλείνει συχνά και υποστηρίζει το flashboard πλήρως ανοιχτό ή πλήρως κλειστό. Δεν είναι κατάλληλο για προσαρμογή ή στραγγαλισμό. Μπορούν να επιλεγούν διάφορα υλικά για τη μεταφορά νερού, ατμού, ελαίου, φυσικού αερίου, νιτρικού οξέος, οξικού οξέος, οξειδωτικού και ουρίας.
